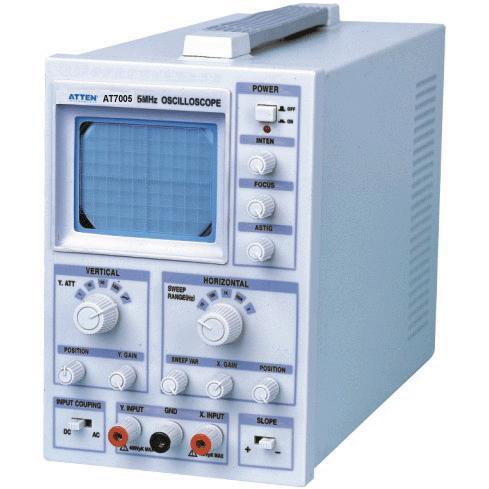

AT7005示波器的频率响应为DC～5MHz,垂直偏转因数50mVp-p/格,能对波形幅度进行定量测试,误差不大于10%.

1、垂直系统
频率响应：直流DC～5MHz ≤3dB
交流10Hz～5MHz ≤3dB
衰减倍率：1、10、100、1000，四档，误差±10%

2、扫描系统
扫频频率：10Hz～100KHz,分四档：
10Hz～100Hz
100Hz～1kHz
1kHz～10kHz
10kHz～100kHz
同步：内正同步
内负同步
0～5MHz≤1.5格

3、水平系统
频率响应：10Hz～500KHz ≤3dB
偏转因数：≤100mVp-p/格
输入阻容：1MΩ//60pF
波形：正弦50Hz
幅度：250mVp-p±10%

4、其他
工作环境：温度0℃～+40℃
相对湿度≤90%(40℃)
使用电源：交流220V±10%,50Hz±5%
消耗功率：约30A
工作时间：连续8小时
外形尺寸：190(H)×130(W)×300(D)mm
重量：约3kg
