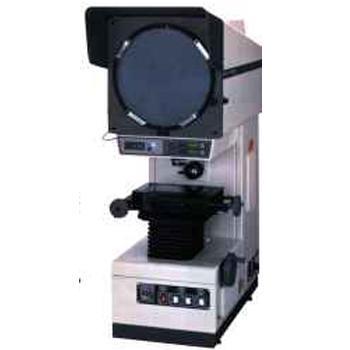

产品介绍： ★、PJ-3000系列轮廓投影仪中等大小,具有高通用性和易操作性。
★、清晰的数字XY轴计数器装于投影屏下方,便于读数。
★、数显读数的测角投影屏幕便于角度测量。
★、PI-3005F和PJ-3010F型提供快速测量用浮动工作台。

产品特点： 共同点：
★、分辨率:0.001mm
★、投影屏:真有效值:306mm
回转角度:+/-370º
角度读数:0.01º或1"(可换)
功能:调零,ABS/INC切换

★、投影镜头:10X棱镜组(172-202)
★、放大精度:轮廓照明:+/-0.1%或更小
表面照明:+/-0.15%或更小

★、轮廓照明: 光源:卤素灯泡(24V,150W)
远心系统
高/低亮度转换

★、表面照明: 光源:卤素灯泡(24V,150W)
半反射镜垂直照明

★、数据输出:SPC(仅X,Y坐标数据输出)
★、尺寸:475(W)×844(D)×1107(H)mm
★、电源:203V AC,50/60Hz
★、屏幕中心高度:881mm

技术参数:
一.型号: PJ-3005D-50
原厂货号: 302-922-1D
XY测量范围: 50×50mm
有效工作范围: 82×82mm
测量仪: 数显微分头
重量: 106kg

二.型号: PJ-3005D-100
原厂货号: 302-923-1D
XY测量范围: 100×50mm
有效工作范围: 140×82mm
测量仪: 数显微分头
重量: 107kg

三.型号: PJ-3005F-100
原厂货号: 302-926-1D
XY测量范围: 100×50mm
有效工作范围: 144×82mm
测量仪: 内装光栅尺
重量: 112kg

四.型号: PJ-3005F-150
原厂货号: 302-927-1D
XY测量范围: 150×50mm
有效工作范围: 184×82mm
测量仪: 内装光栅尺
重量: 116kg

五.型号: PJ-3010F-200
原厂货号: 302-929-1D
XY测量范围: 200×150mm
有效工作范围: 264×164mm
测量仪: 内装光栅尺
重量: 140kg
