　　商品详细信息

◆ 产品编号：p0016484

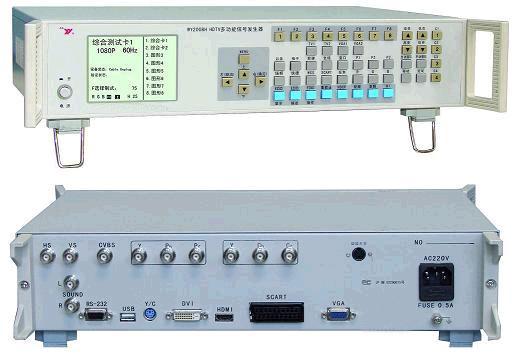

◆ 产品名：WY2008H系列 HDTV多功能信号发生器

◆ 品牌：

>>WY2008H系列 HDTV多功能信号发生器

>> 购买此产品请拨打购买热线：021-65682142、021-65683854、021-65688364,服务热线：servers@shuoguang.com

　　产品详细介绍

WY2008H系列是原SG2008升级换代产品，除保留原产品的性能外，有以下特点：TV有三大模拟制式：NTSC，PAL，SECAM。增加HDMI，DVI（HDCP）数字输出口及EDID（读/写/比较）功能。有USB高速图形下载/控制和PS/2标准键盘接口。增加LCD屏测试用的五色移动方块。内置64种测试图形，图形组合可达上千种。（红色字符是WY2008H系列优于SG2008之处）。仪器采用表面贴装和多层镀金印板的先进工艺。

　　技术参数

一产品主要特点：
◇ 真彩色（24Bit）点频率200MHz，WY2008H-D支持24Bit，30Bit，36Bit
◇ HDMI点频率165MHz
◇ SDTV格式：576P，576I,480P,480I
◇ VESA格式：640x480---1600x1200
◇ CVBS复合视频输出
◇ SCART（欧洲21针）接口，带控制
◇ D端子（可选）
◇ USB高速图形下载
◇ PS/2标准键盘接口（可远程控制）
◇ 五色移动方块（共8种颜色方案）
◇ HDCP功能
◇ R、G、B三基色开关
◇ 内置64种图形（4-8种用户自定义图形），图形组合可达上千种（使用R、G、B开关及取反)
◇ DVI点频率165MHz（HDCP可选）
◇ TV制式：NTSC、PAL、SECAM
◇ HDTV格式：1080P，1080I，720P
◇ Y/Pr/Pb分量输出
◇ S-Video Y/C分离输出
◇ DVI、HDMI（可选）输出
◇ EDID读/写/比较（可选）
◇ RS-233控制端口
◇ 前面板大屏幕LCD显示，良好的用户操作按键
◇ 拖尾测试（共8种颜色方案）
◇ 颜色取反（辅色）
◇ 内置64种图形（4-8种用户自定义图形），图形组合可达上千种（使用R、G、B开关及取
二制式支持：
◇ PAL/50Hz
◇ SECAM/50Hz
◇ 576I(625I)/25Hz(支持DVI和HDMI)
◇ 576P(625P)/50Hz
◇1080I/50Hz/59Hz /60Hz
◇ 640×480/60Hz/72Hz/75Hz/85Hz/67Hz/60HzCVT,60HzCVT-R
◇ 800×600/56Hz/60Hz/72Hz/75Hz/85Hz/60HzCVT,60HzCVT-R
◇1152×864/75Hz
◇1280×960/60Hz/75Hz/85Hz/60HzCVT,60HzCVT-R
◇1600×1200/60Hz
◇ 640×400/85Hz
◇1366×768/60Hz
◇ NTSC/60 Hz
◇480I（525I）/60 Hz（支持DVI和HDMI）
◇480P（525P）/60 Hz
◇720P/50/Hz/59Hz/60Hz
◇1080P/23Hz/24Hz/25Hz/29Hz/30Hz/50Hz/59Hz/60Hz
◇720×400/70Hz/85Hz
◇1024×768/60Hz/70Hz/75Hz/85Hz/60HzCVT,60HzCVT-R
◇1280×768/60Hz/75Hz/85Hz/60HzCVT,60HzCVT-R
◇1280×1024/60/75/85Hz/60HzCVT,60HzCVT-R
◇640×350/85Hz
◇720×400/85Hz
◇1440×900/60Hz
◇1600×1200/60Hz/60HzCVT,60HzCVT-R
*VGA制式可按用户要求增加
注:以上绿色部分只适应WY2008H-D的仪器.
三端口支持：
◇ 复合视频－CVBS
◇ 分量视频－YPrPb/YCrCb
◇ 行同步、场同步输出
◇ S端子
◇ SCART(有控制信号)
◇ HDMI
◇ DVI（带HDCP）
◇ D端子（可选）
◇ 音频：点频（400Hz、1kHz）和扫频（0.2～20kHz）
◇ USB（可用作下载图像）
◇ RS232
◇ PS/2键盘接口（可连接标准计算机键盘或小键盘，替代前面板
按键做远程控制）
四图像支持
◇ 彩条：100％，75％，50％，30％，SMPTE等8种
◇ 格子：格子，点格，点，棋盘格，圆，十字等8种
◇ 阶梯：5，8，10，16，32，64，RAMP等8种
◇ 窗口：中心，上下，左右（均亮度可调），对比度窗等8种
◇ 多波群：复合正弦波，多波群，多脉冲
◇ 色场：白，黑，红，绿，蓝，黄，青，紫等8种
◇ 复合测试图：五圆图，飞利浦卡，多波群等16种
◇ 自然，人物，风景等
◇ 下载图像：自然，人物，风景，用户自由下载等8种
◇ 内置64种图像，组合图像可以达到上千种
五各型号区别（以A、B、C、D来区别）

功能型号	模拟信号频率（MHz）	数字信号频率（MHz）	DVI	DVI (HDCP)	HDMI	EDID	D端子	图象下载
A	165(200)	165	√			可选		√
B	165(200)	165		√			√	√
C	165(200)	165		√	1.1版	√	√	√
D	165(200)	165		√	1.3版	√	√	√

六仪器显示和控制方式
1. LCD中文菜单显示.
2. 面板键盘触发，PS/2标准键盘接口（可远程控制）。
3. USB图形下载端口，RS232控制接口。用户可编程操作，图像可下载。

七其他
1. 工作电压：AC 220V 50Hz
2. 尺寸：440mm×88mm×312m
3.使用环境：0～40℃
4. 标准配置:
a. 主机一台 b. 三芯电源线一条 c. 使用说明书一份

　　订货信息

货号	名称	规格	备注	市场价	现在销售价	是否现货	购买
c0041918	WY2008H-A HDTV多功能信号发生器	－	－	40320.00	33600.00	现货
c0041920	WY2008H-B HDTV多功能信号发生器	－	－	询价	询价	现货
c0041921	WY2008H-C HDTV多功能信号发生器	－	－	50400.00	42000.00	现货
c0041922	WY2008H-D HDTV多功能信号发生器	－	－	54720.00	45600.00	现货
